Schuppen-Deckung

Charmante Eleganz für Dächer und Fassaden

Die Schuppen-Deckung bringt den natürlichen Charme des Schiefers und die aus Traditionen gewachsene Ästhetik mit hoher Wirtschaftlichkeit in die gehobene Architektur unserer Zeit.

Seiteninhalt

Die Deckart

Der moderne Klassiker für Dach und Fassade.

Die Schuppen-Deckung basiert in der Form der Decksteine auf der Altdeutschen Deckung. Im Gegensatz zur Altdeutschen Deckung, die mit variierenden Steinhöhen und -breiten gedeckt wird, verwendet die Schuppen-Deckung gleichförmige, vorgefertigte Schablonensteine. Auch an der Fassade entfaltet die Schuppen-Deckung ihren ganzen Charme. Bei moderner Architektur entsteht ein spannender Kontrast zwischen dem schwungvollen Deckbild und der geradlinigen Bauweise.

Die feinen Details machen den Unterschied.

Feine Details fügen sich zu einem belebten Gesamtbild, das in seiner ausdrucksstarken Schönheit rundum überzeugt. Ein Deckbild voller Charme und Anmut. Für wahre Traumhäuser wie geschaffen.

Schwungvolle Linien, runde Formen, harmonische Ästhetik – das sind nur drei Attribute, die ein Dach oder eine Fassade in Schuppen-Deckung auszeichnen. Qualität und Langlebigkeit natürlich inklusive.


schuppendeckung-galerie-6-3
schuppendeckung-galerie-1-2
Schloss Körtlinghausen Denkmal Sanierung DDM Balkenhol
Schloss Körtlinghausen Denkmal Sanierung DDM Balkenhol
Schloss Körtlinghausen Denkmal Sanierung DDM Balkenhol
postamterfurt-schuppendeckung-galerie-7-3
postamterfurt-schuppendeckung-galerie-7-1
postamterfurt-schuppendeckung-galerie-6-2
efh-schuppendeckung-galerie-7-13
efh-schuppendeckung-galerie-7-10
efh-schuppendeckung-galerie-7-7
efh-schuppendeckung-galerie-6-12
efh-schuppendeckung-galerie-6-11
efh-schuppendeckung-galerie-6-3
efh-schuppendeckung-galerie-3-8
efh-schuppendeckung-galerie-3-4
efh-schuppendeckung-galerie-3-1
efh-schuppendeckung-galerie-2-5
efh-schuppendeckung-galerie-1-9
Schuppen-Deckung

Die Schuppen-Deckung

Charmante Eleganz für Dächer und Fassaden

Objektbeispiele

Verlegung & Anwendung

Verlegetechnik

Die Schuppen-Deckung basiert in der Form der Decksteine auf der Altdeutschen Deckung im normalen Hieb. Im Gegensatz dazu werden für die Schuppen-Deckung allerdings gleichgroße, vorgefertigte Schablonensteine verwendet.

Decksteinmodell

Deckunterlage

Schalung

Deckbild

Befestigung Dach

Decksteine sind bei einer Steinhöhe ≥ 24 cm mindestens mit 3 Schiefernägeln oder -stiften bzw. DrillSklent-Schrauben einer Steinhöhe < 24 cm mindestens mit 2 Schiefernägeln oder -stiften bzw. DrillSklent-Schrauben innerhalb der Höhenüberdeckung zu befestigen.

Bei windexponierten Flächen oder Dachneigungen > 70° kann unterhalb der Höhenüberdeckung, aber innerhalb der Seitenüberdeckung befestigt werden.

Befestigung Wand

Decksteine sind bei einer Steinhöhe > 20 cm mindestens mit 3 Schiefernägeln oder -stiften bzw. DrillSklent-Schrauben einer Steinhöhe ≤ 20 cm mindestens mit 2 Schiefernägeln oder -stiften bzw. DrillSklent-Schrauben innerhalb der Überdeckung zu befestigen.

Mindesthöhen und Minderüberdeckung

Die Mindesthöhen- und Mindestseitenüberdeckung beträgt 29 % der Steinhöhe.

Bei Wandflächen beträgt die Mindesthöhenüberdeckung 40 mm, die Mindestseitenüberdeckung wird durch die Decksteinhöhe, den Decksteinhieb und den Fersenversatz bestimmt.

Bei Wandflächen sollen Schuppen mit einer Steinhöhe ≤ 26 cm verwendet werden.

Die Schuppen sind mit hängender Ferse und Fersenversatz zu decken. Die Deckung von links nach rechts bezeichnet man als Rechtsdeckung (rechte Schuppen), die Deckung von rechts nach links als Linksdeckung (linke Schuppen).

Gebindesteigung, Ort, Grat und First

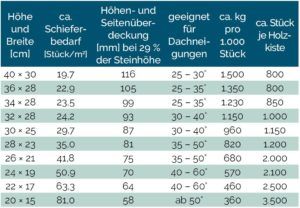

Maße und Stückzahlen (Dach)
Höhe und Breite [cm]
ca. Schieferbedarf [Stück / m2]
Höhen- und Seitenüberdeckung [mm] bei 29 % der Steinhöhe
geeignet für Dachneigungen
ca. kg pro 1.000
Stück
ca. Stück je Holzkiste

40 × 30

19,7

116

25 – 30°

1.500

800

36 × 28

22,9

105

25 – 35°

1.350

800

34 × 28

23,5

99

25 – 35°

1.230

850

32 × 28

24,2

93

30 – 40°

1.150

1.000

30 × 25

29,7

87

30 – 40°

960

1.150

28 × 23

35,0

81

35 – 50°

820

1.200

26 × 21

41,8

75

35 – 50°

680

2.000

24 × 19

50,9

70

40 – 60°

570

2.100

22 × 17

63,3

64

40 – 60°

460

2.500

20 × 15

81,0

58

ab 50°

360

3.500

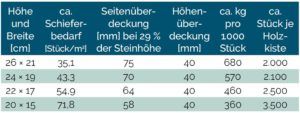

Maße und Stückzahlen (Wand)
Höhe und Breite [cm]
ca. Schiefer- bedarf
[Stück / m2]
Seitenüberdeckung
[mm] bei 29 % der
Steinhöhe
Höhenüberdeckung [mm]
ca. kg pro 1.000
Stück
ca. Stück je Holzkiste

26 × 21

35,1

75

40

680

2.000

24 × 19

43,3

70

40

570

2.100

22 × 17

54,9

64

40

460

2.500

20 × 15

71,8

58

40

360

3.500

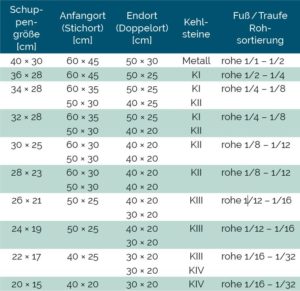

Zuordnung der Ort-, Fuß und Kehlsteine zur Schuppen-Deckung mit Rathscheck Intersinn®

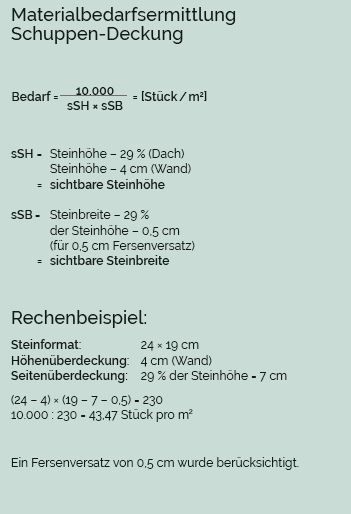

Materialbedarfsermittlung Schuppen-Deckung

.

Materialien & Downloads

Weiterführende und kostenfreie Informationen zu allen Deckarten in der Übersicht.
